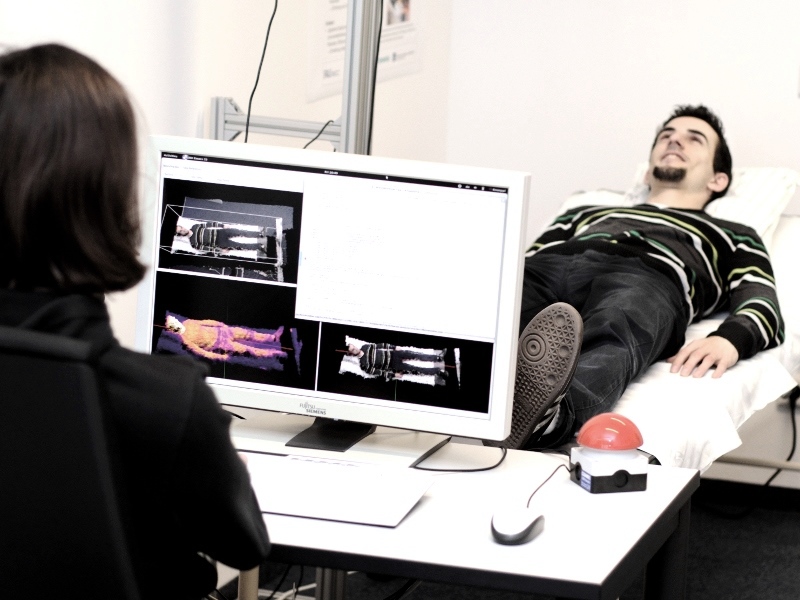

Berührungslose Gewichtsschätzung mittels Libra3D (Foto: Pfitzner).

Gewichtsbestimmung von Patienten in der Notaufnahme mittels optischer Sensoren

Im Ernstfall zählt jede Sekunde: Ärzte verabreichen Patienten in der Notaufnahme auf das Gewicht abgestimmte Medikamente, um Folgeschäden von Herz- und Hirninfarkten entgegenzuwirken. In Zusammenarbeit mit der neurologischen Kopfklinik der Universität Erlangen und Siemens Healthcare hat es sich das Projekt Libra3D zur Aufgabe gemacht die Ärzte durch ein Kamerasystem bei der Gewichtsbestimmung zu unterstützen.

Motivation

Ein Schlaganfallpatient mit einer Gehirnblutung wird in das Universitätsklinikum Erlangen eingeliefert. Der Patient ist nicht ansprechbar. Der Notarzt gibt den behandelnden Ärzten eine kurze Beschreibung der Symptome, sowie der bereits verabreichten Medikamente. Für die weitere Behandlung verabreichen Ärzte eine auf das Patientengewicht abgestimmte Dosis. Wenn jede Sekunde zählt greifen sie auf eine gängige Methode zurück: Sie schätzen das Gewicht. Erhält ein Patient dadurch eine Über- oder Unterdosis können Ärzte diesen Fehler erst im weiteren Behandlungsverlauf korrigieren, wenn das genaue Gewicht durch ein nachträgliches Wiegen des Patienten feststeht.

Vorangegangene Studien des Universitätsklinikums Erlangen haben gezeigt, dass bei der Gewichtsschätzung durch medizinisches Personal rund ein Drittel aller Patienten eine Dosis erhält, die um mehr als zehn Prozent von der idealen Dosis abweicht.Nun soll ein Sensorsystem das Schätzen des Patientengewichts übernehmen. Im Gegensatz zur Schätzung durch den Arzt erfolgt die Gewichtsbestimmung über das System auf objektiver Basis. Ärzte können das Gewicht von Patienten gut schätzen, wenn diese in etwa die gleiche Statur wie sie selbst haben.

Sensorik

Das Sensorsystem Libra3D basiert in erster Linie auf einer Microsoft Kinect Kamera. Diese verbirgt sich unter der Decke des klinischen Behandlungsraums. Für die dreidimensionale Erfassung des Patienten eignen sich verschiedene 3DSensoren, doch die Kinect-Kamera unterscheidet sich durch ihren günstigen Preis. Viele andere Forschungsarbeiten lassen sich in der Praxis nicht einsetzen. Sie bestehen entweder aus teuren Sensornetzwerken oder erfordern ein Aufrichten oder Umlagern des Patienten. Der Reiz dieses Projektes ist es stabile Ergebnisse auf Basis günstiger Unterhaltungselektronik zu erhalten. Libra3D schätzt das Volumen des Patienten anhand einer Oberflächenmessung und einer Modellierung des menschlichen Körpers. Auf Grund anthropometrischer Merkmale kann auf die Dichte des Patienten geschlossen werden.

Algorithmik

Mit die schwierigste Aufgabe ist die Lokalisierung des Patienten, sowie das Herausfiltern von Notfallliege und Gegenständen, die nicht mit in die Gewichtsschätzung eingehen dürfen. Das Gewicht des Patienten, der sich auf der Liege befindet, wird innerhalb von wenigen Augenblicken ausgegeben.

Ergebnisse

Nun liegen erste Ergebnisse vor: Das von der TH entwickelte System erreicht eine bis auf zehn Prozent genaue Gewichtsschätzung in fast 80 Prozent der Fälle; Ärzte dagegen haben eine Trefferquote von nur 70 Prozent. Dieses vorläufige Ergebnis veranschaulicht das Potential des Systems. Noch dieses Jahr wird das System um eine Wärmebildkamera erweitert. Diese ist bereits in der Decke des Behandlungsraumes integriert, benötigt aber noch eine Kalibrierung zur Kinect-Kamera. Die Forscher erhoffen sich davon eine noch bessere Gewichtsbestimmung durch die zusätzlichen Informationen durch die Wärmebildkamera

Veröffentlichungen

  • Christian Pfitzner, Stefan May and Andreas Nüchter: Evaluation of Features from RGB-D Data for Human Body Weight Estimation, In Proceedings of the 20th World Congress of the International Federation of Automatic Control, 9-14 July 2017, Toulouse, France, 2017.
  • Christian Pfitzner, Stefan May, and Andreas Nüchter: Neural Network-based Visual Body Weight Estimation for Drug Dosage Finding. In Proceedinsg of the SPIE Medical Imaging Conference on Image Processing, San Diego, CA, USA, March 2016. (akzeptiert)
  • Christian Pfitzner, Stefan May, Christian Merkl: Vorrichtung und Verfahren zur optischen Erfassung eines Gewichtes einer Person, Deutsches Patent. Anmeldetag 29. Februar 2016.
  • Christian Pfitzner, Stefan May, Christian Merkl, Lorenz Breuer, Martin Köhrmann, Joel Braun, Franz Dirauf, and Andreas Nüchter. Libra3D: Body Weight Estimation for Emergency Patients in Clinical Environment with a 3D Structured Light Sensor, in Proceedings of the IEEE International Conference Robotics and Automation (ICRA '15), Seattle, WA, USA, May 2015.
  • Christian Pfitzner. Robotic Vision in Medical Applications: Visual Weight Estimation for Emergency Patients. Workshop Proposal to the Ph.D. Forum at the  International Conference Robotics and Automation (ICRA '15), Seattle, WA, USA, May 2015.

Projektteilnehmer der TH Nürnberg

  • Projektleitung: Prof. Stefan May
  • Wissenschaftliche Mitarbeiter: Christian Pfitzner, Rainer Koch
  • Forschungmaster: Christian Merkl, Eduard Roth
  • Abschlussarbeiten: Christian Merkl
  • Studentische Projektgruppen:
  1. Andreas Geiger, Eduard Roth, Kristina Sawinsky, Miriam Schmidmeier, Venelin Venelinov, Laura Werder
  2. Johann Delchmann, Chris Espig, Marion Kaiser, Deniz Neufeld

Projektpartner

Ansprechpartner Siemens:
  • Dr. Joel Braun
  • Franz Dirauf
Ansprechpartner UK Erlangen:
  • PD Dr. med. Martin Köhrmann, Leitender Oberarzt
  • Dr. med. Lorenz Breuer, Stationsarzt der Stroke Unit
Ansprechpartner Julius-Maximilians-Universität Würzburg:

Prof. Dr. Andreas Nüchter, Lehrstuhl Informatik VII

Förderung

Das Projekt Libra3D wird durch das Bundesministerium für Bildung und Forschung (BMBF) gefördert. Referenznummer: 03FH040PX3

Förderzeitraum: 1. Oktober 2013 bis 30. September 2016
