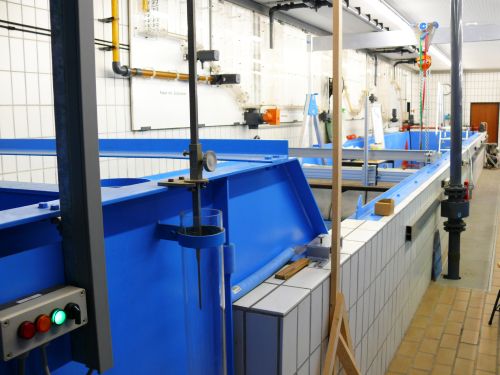

Große Wasserbau-Versuchsrinne

Länge:   16,0 m
Breite:    2,2 m
Höhe:     1,0 m

  • frei einstellbarer Rückstau
  • begehbare Brücke über der Rinne auf Schienensystem
  • Traversierungssystem für Sensoren
Große Wasserbau-Versuchsrinne
© LWN

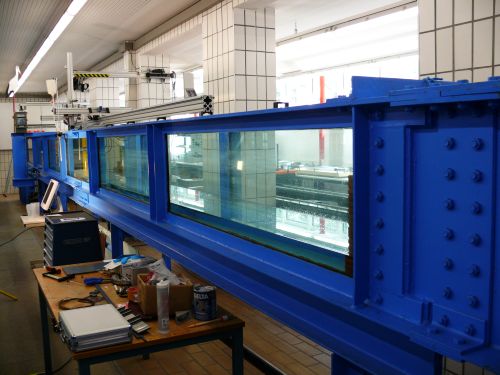

Glasrinne für Präzisonsmessungen

Länge:   16,0 m
Breite:    0,4 m
Höhe:     0,6 m

  • Traversierungssystem mit Lasergestützter Positionierung
  • Wasserstands Messungen mit Stechpegel, Ultraschall oder kommunizierenden Röhren
  • frei einstellbarer Rückstau
  • Vorhandene Modelle für Versuche an scharfem und breitkronigem Wehr, Fischbauchklappe, Siphon- /Heberwehr, Sohlschwelle
  • Anschlüsse für Messharfe über gesamte Länge
  • Messstrecke mit Glasboden für Beobachtungen aus drei Richtungen z. B. bei PIV oder LDV
  • Aufbau zur Bestimmung resultierender Anströmkräfte auf Pfeilerstrukturen
Glasrinne für Präzisonsmessungen
© LWN

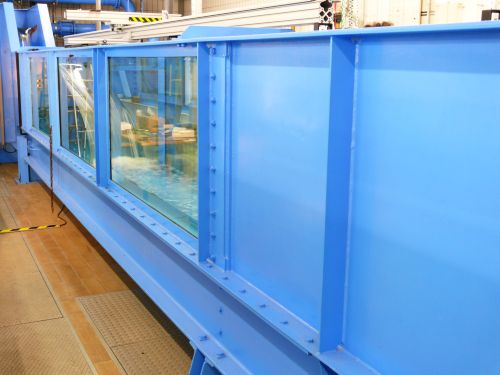

Kipprinne

Länge:      10,2 m
Breite:       0,4 m
Höhe:        1,0 m

  • Steigung:  stufenlos von 1/25 Gefälle bis 1/125 Steigung
  • Lasergestütztes Traversierungssystem
  • frei einstellbarer Rückstau
  • gleitgelagerter Schütz zur schnellen Betätigung für Versuche zu Schwall und Sunk
  • Demonstration von Grundablass mit Fließwechsel Schießen/Strömen
  • nach Umbau mit Sedimenttransport im geschlossenen System
Kipprinne
© LWN

Wasser Umlaufsystem

Tiefbehäter:      50 m³
Pumpen
Rohrsystem
Sammelrinne
Rücklaufkanal

Die Große Rinne, Fensterrinne und Kipprinne sind an das Umlaufsystem angeschlossen.

  • Pumpenkaskade mit max. Q 150 l/s
  • Magnetinduktives Durchflussmesssystem
  • Frequenzsteuerung der Pumpen im mehreren Regelkreisen

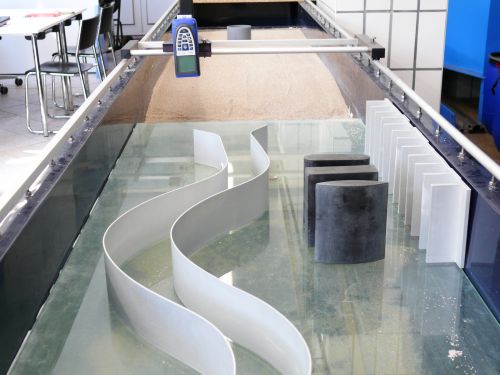

Sedimenttransport-Rinne

Länge:   5,5 m
Breite:   0,6 m
Höhe:    0,2 m

  • Sohle abschnittsweise mit Sand und aus Glas
  • Traversierungssystem mit lasergestütztem Vertikalmaß
  • frei einstellbarer Rückstau
  • Pumpenleistung bis 4 l/s, autarkes System
  • Vorhandene Einbaumodelle erlauben ein Vielzahl von Versuchen wie z.B. Erosionserscheinungen an Buhnenfeldern, Prall- Gleithang oder Kolkbildung …



Sedimenttransport-Rinne
