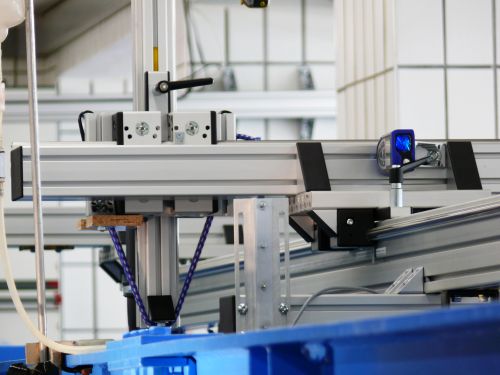

Traversierungssystem

  • hoch präzise Traversen zur Positionierung und Linearbewegung aller zur Verfügung stehenden Messinstrumente
  • An allen Versuchsrinnen montiert
  • universelles Baukastensystem, kann leicht an neue Anbauten adaptiert werden
  • Durch ein Computergestütztes Laserabstandsmesssystem können Positionen in allen drei Raumachsen eingemessen oder angefahren werden.
Traversensystem
Traversierungssystem © LWN

Laser Doppler Anemometer LDA

  • 2D - 3D Laser-Doppler-Anemometer (LDA, Dantec)
  • 300 mW DPSS Laser (Wellenlängen 515/532/561 nm)
  • Optiken zur Anpassung der Arbeitsabstände (300 – 750 mm)
  • 3-Achsen Traversiersystem
  • tauchbare 5-Strahlsonde für Messungen in verstecken Strömungsbereichen und für Grenzschichtmessungen
  • Berührungslose und hochpräzise Punktmessung aller drei Geschwindigkeitskomponenten, Turbulenzmessung

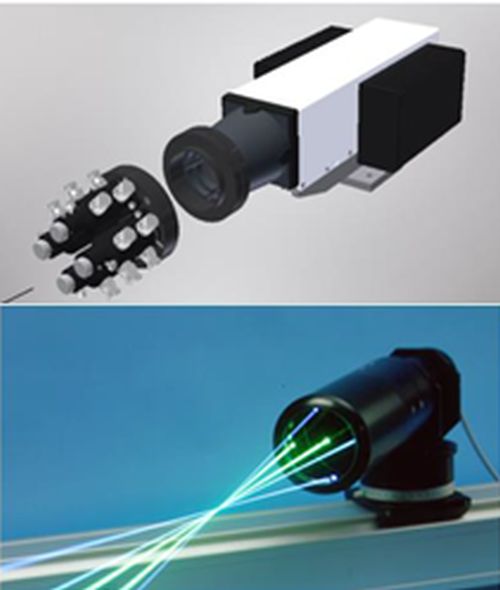

LDA
LDA © Dantec, LWN
LDA
LDA © LWN

Particle Trecking PIV

  • Stereo-Particle Image Velocimetry (PIV, Dantec)
  • Berührungslose und präzise Messung aller drei Geschwindigkeitskomponenten (2D-3C)
  • 200mJ / 15 Hz Dual ND:YAG-Laser (Wellenlänge: 532 nm)
  • Kameras: FlowSense CX 12M-160 (Auflösung 12MP, Bildrate 160 Hz)
  • Lichtschnittoptiken und Laserlichtführungsarm
  • Bestimmung Vektorfeld, Turbulenz.

3-d Drucker

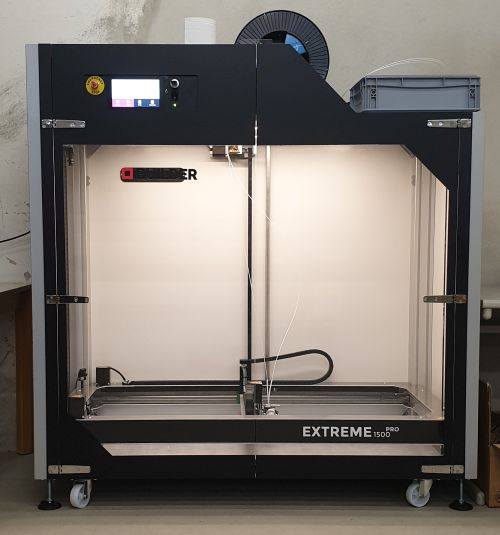

  • 3-d Drucker (extrem)
  • Druckvolumen von 1100 x 500 x 820 mm (XYZ)
  • Druckkopf mit Duo-Filament
3-d Drucker
3-d Drucker © LWN

Hydrometrische Mess-Flügel

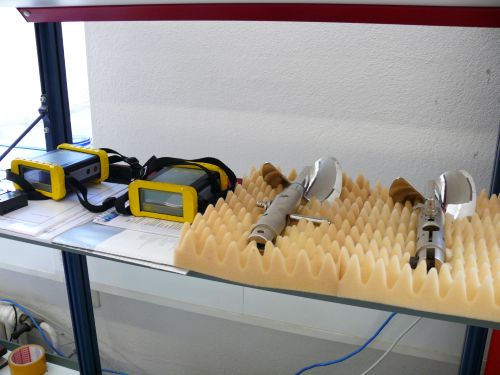

  • OTT MF pro
  • OTT C31 Feldflügel
  • OTT C2  kleiner Flügel für Messungen im Labor oder Feld
  • OTT Nautilus C2000
  • Zählgeräte
Messflügel
Messflügel © LWN

3D-Geschwindigkeitssonde ADV

  • Nortek Vectrino
  • downlooking, starr und sidelooking, flexibel
  • Geschwindigkeitsmessungen bis zu 4 m/s
  • Sampling rate 1-200 Hz
  • Messung des Abstandes zur Gerinnesohle
  • wird eingesetzt zur störungsfreien Bestimmung der Fließgeschwindigkeit
  • Zur Messung in turbulenten Grenzschichten
  • Für Messungen im Labor und in kleineren Gerinnen im Feld
3D water velocity sensor
3D-Geschwindigkeitssonde ADV © LWN

Ströhmungsmessgerät Wasser und Luft

  • Schiltknecht Flügelrad Strömungsmessgerät
  • für Wasser von 0,02 bis 10,0 m/s
  • für Luft 0,3 bis 40 m/s
Ströhmungsmessung
Ströhmungsmessung © LWN

Windmessung

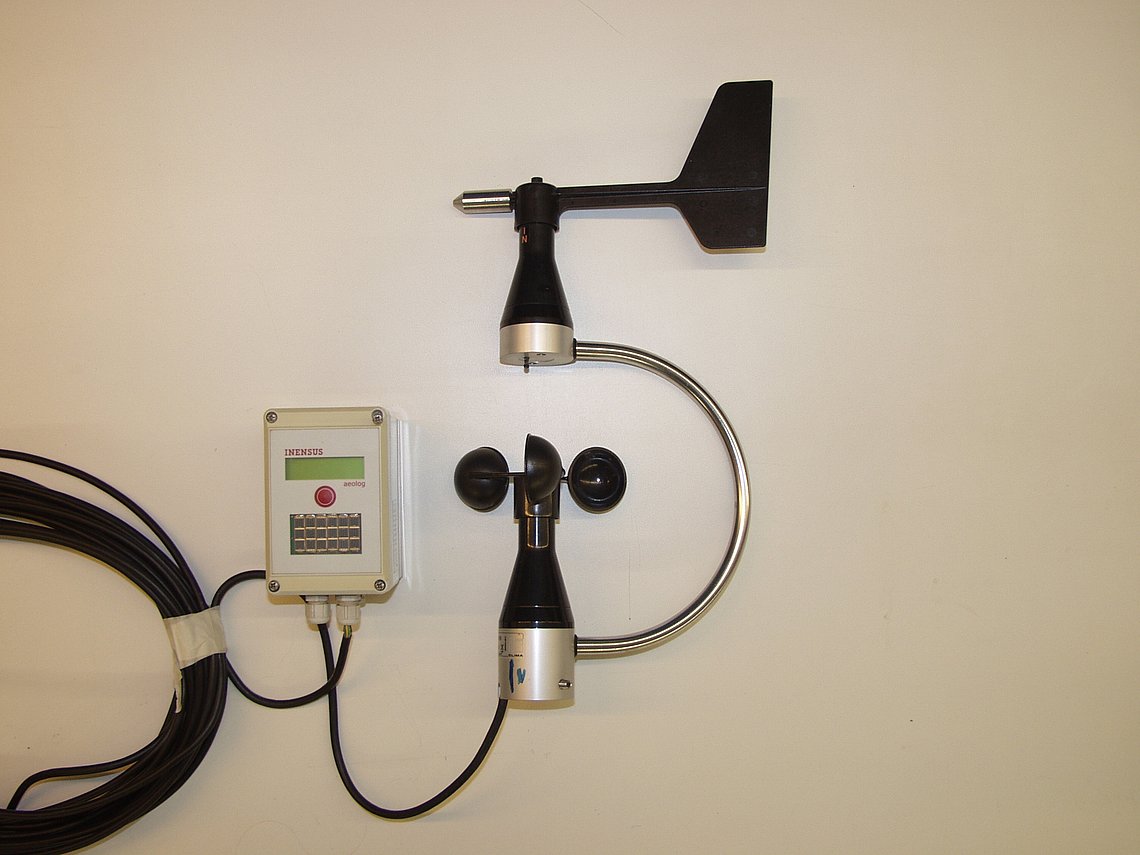

  • INENSUS Schalen Anemometer mit Datenlogger
  • Windrichtung
  • Temperatur
  • Teleskopmast bis 10m
Windmessung
Windmessung © LWN

Thermografie

  • Flier THERMAcam B360
  • Empfindlichkeit 0,07 K bei 30°C
  • Standard-, Tele- und Weitwinkelobjektiv
  • speziell hohe Bildwiederholfrequenz, ideal für bewegte Vorgänge
  • Umfangreiche Softwareunterstützung zur Analyse aller thermografischen Anwendungen
  • Wird im Labor u.a. zur visuellen Demonstration von Wirbelbildung verwendet
Thermografie
Thermografie © LWN
Thermografie
Thermografie © LWN

Ultraschall - Sonden WSP

  • microsonic mic+130/IU/TC
  • Distanzmessung nach dem Prinzip der Echo-Laufzeitmessung
  • Display
  • Messbereich 200 - 2000 mm
  • Auflösung 0,18 - 0,57 mm
  • mit LinkControl-Adapter LCA-2 zur Anbindung an PC
Ultraschall Distanzsensor
Ultraschall Distanzsensor © LWN

Wellenpegel

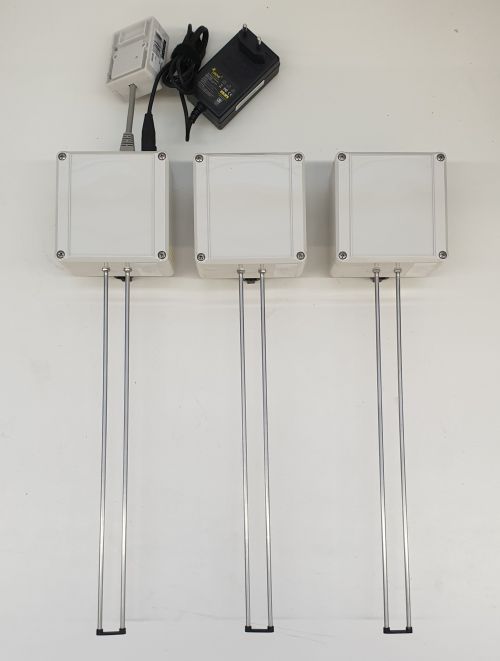

  • elektronische Wasserstandsmessung
  • hochdynamisch, für Messungen an Wellen
  • Netzwerkanbindung, Webinterface
  • Messbereich +/- 150 mm
Wellenpegel
Wellenpegel © LWN

Ultraschall Wasserstandsmesssystem

  • Driesen und Kern DK6429 Sonde mit P-Log524-Ultra
  • leicht zu montierender Sensor mit einem Messbereich von bis zu 9 m bei einer Auflösung von ca. 0,0025 m
  • Speicherung der Messwerte in Datenlogger
  • Unterschiedliche Betriebsmodi
  • Autarkes System mit einer Laufzeit von über einem Jahr für Monitoringaufgaben oder
  • als Wellenmesssystem nutzbar

Ultraschall Durchflussmesser

  • Durchflussmessgerät (Fluxus F601, Flexim)
  • tragbarer Ultraschall Duchflussmesser
  • eingriffsfreie akustische Durchflussmessung (clamp on)
Ultraschall durchflussmesser
Ultraschall durchflussmesser © LWN

Universalmessverstärker

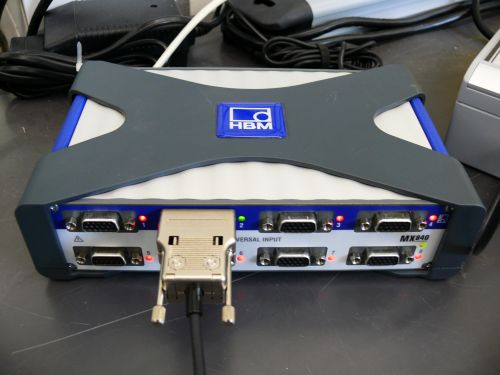

  • HBM QuantumX
  • acht Messkanäle, mit weiteren vorhandenen Messverstärkern kaskadierbar
  • umfangreiches Sortiment an Messsensoren vorhanden: Kraft, Weg, Druck, Dehnung, Temperatur, Spannungen, Strom
  • Software zur Aufbereitung und Visualisierung der Daten
Universalmessverstärker
Universalmessverstärker © LWN

Mikroskop

  • OLYMPUS BX50 Auflicht und Durchlicht
  • Vergrößerungen von 50 bis 1000 fach
  • Umfangreiche Probenvorbereitung
Mikroskop
Mikroskop © LWN

Kraftmesszelle

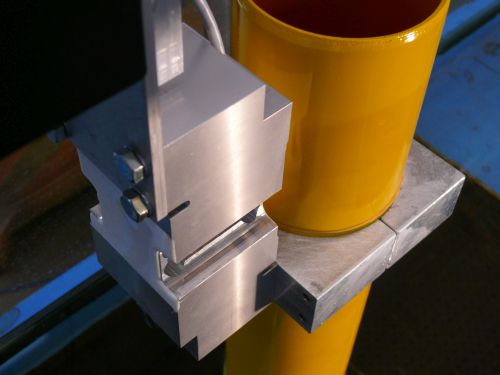

  • HBM Plattformwägezelle
  • Messbereich bis 500 N
  • Ermöglicht die Messung der resultierende Kraft umströmter Bauteile
Kraftmesszelle
Kraftmesszelle © LWN
