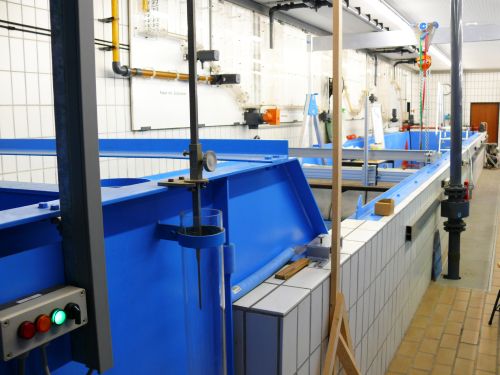

Große Wasserbau-Versuchsrinne

Länge:   16,0 m
Breite:    2,2 m
Höhe:     1,0 m

• frei einstellbarer Rückstau
• begehbare Brücke über der Rinne auf Schienensystem
• Traversierungssystem für Sensoren

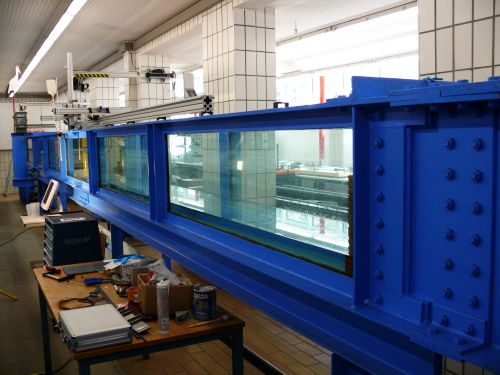

Glasrinne für Präzisonsmessungen

Länge:   16,0 m
Breite:    0,4 m
Höhe:     0,6 m

• Traversierungssystem mit Lasergestützter Positionierung
• Wasserstands Messungen mit Stechpegel, Ultraschall oder kommunizierenden Röhren
• frei einstellbarer Rückstau
• Vorhandene Modelle für Versuche an scharfem und breitkronigem Wehr, Fischbauchklappe, Siphon- /Heberwehr, Sohlschwelle
• Anschlüsse für Messharfe über gesamte Länge
• Messstrecke mit Glasboden für Beobachtungen aus drei Richtungen z. B. bei PIV oder LDV
• Aufbau zur Bestimmung resultierender Anströmkräfte auf Pfeilerstrukturen

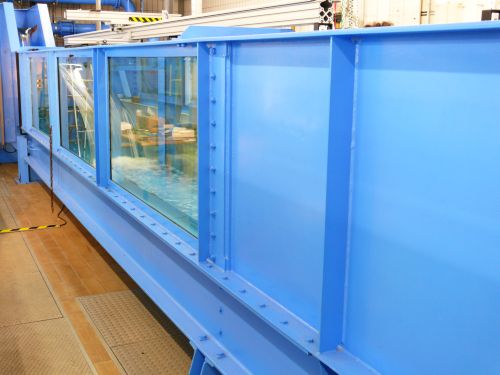

Kipprinne

Länge:      10,2 m
Breite:       0,4 m

• Steigung:  stufenlos von 1/25 Gefälle bis 1/125 Steigung
• Lasergestütztes Traversierungssystem
• frei einstellbarer Rückstau
• gleitgelagerter Schütz zur schnellen Betätigung für Versuche zu Schwall und Sunk
• Demonstration von Grundablass mit Fließwechsel Schießen/Strömen
• nach Umbau mit Sedimenttransport im geschlossenen System

Wasser Umlaufsystem

Tiefbehälter:      50 m³

Bestehend aus:

Pumpen,
Rohrsystem,
Sammelrinne

• Pumpenkaskade mit max. Q 150 l/s
• Magnetinduktives Durchflussmesssystem
• Frequenzsteuerung der Pumpen im mehreren Regelkreisen

Die Große Rinne, Fensterrinne und Kipprinne sind an das Umlaufsystem angeschlossen.

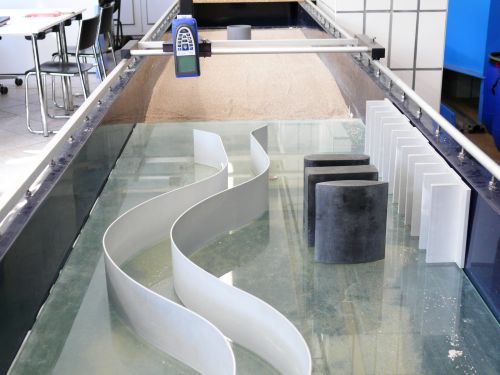

Sedimenttransport-Rinne

Länge:   5,5 m
Breite:   0,6 m
Höhe:    0,2 m

• Sohle abschnittsweise mit Sand und aus Glas
• Traversierungssystem mit lasergestütztem Vertikalmaß
• frei einstellbarer Rückstau
• Pumpenleistung bis 4 l/s, autarkes System
• Vorhandene Einbaumodelle erlauben ein Vielzahl von Versuchen wie z.B. Erosionserscheinungen an Buhnenfeldern, Prall- Gleithang oder Kolkbildung …
