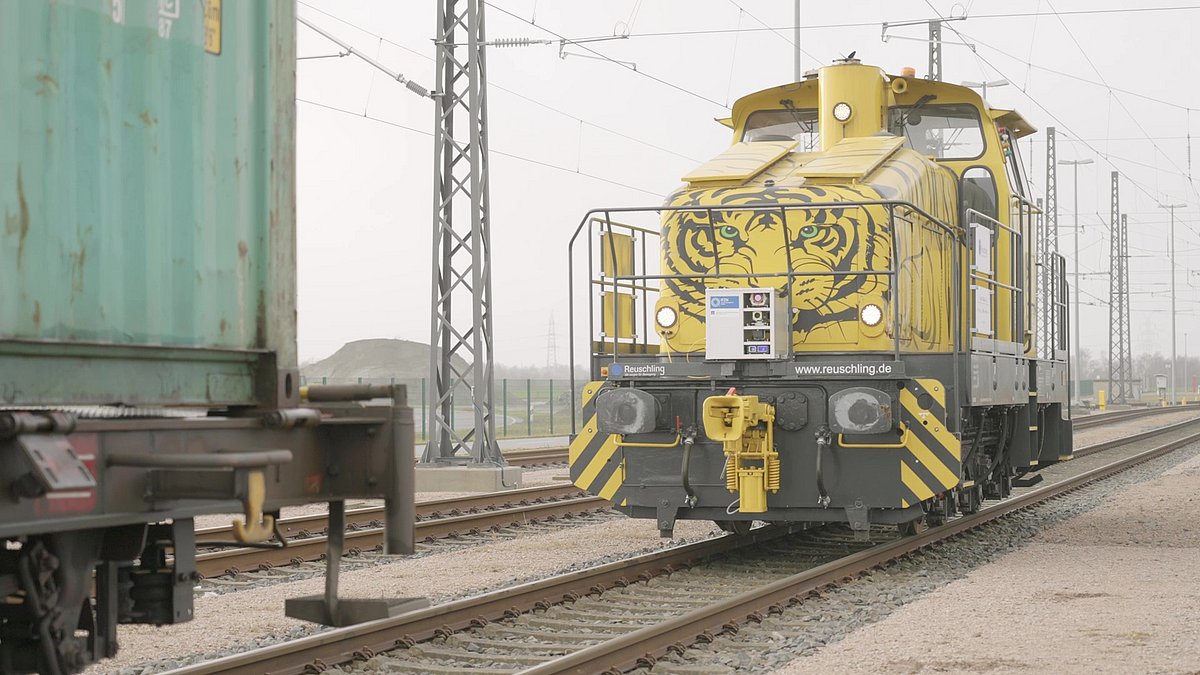

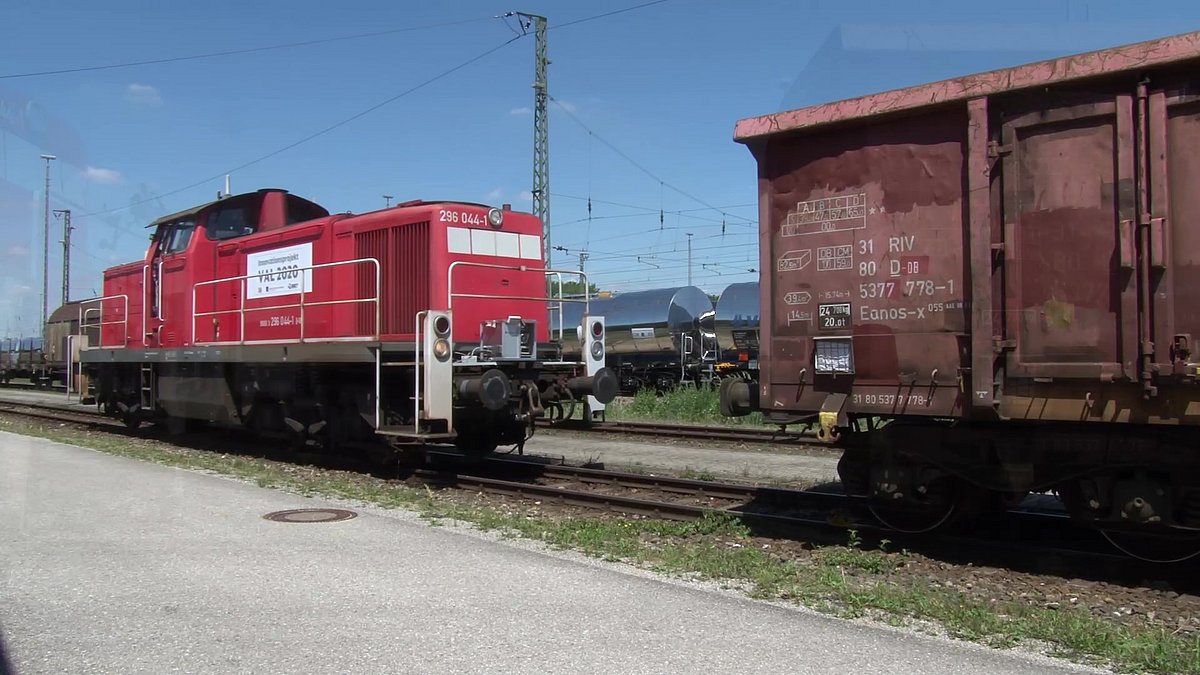

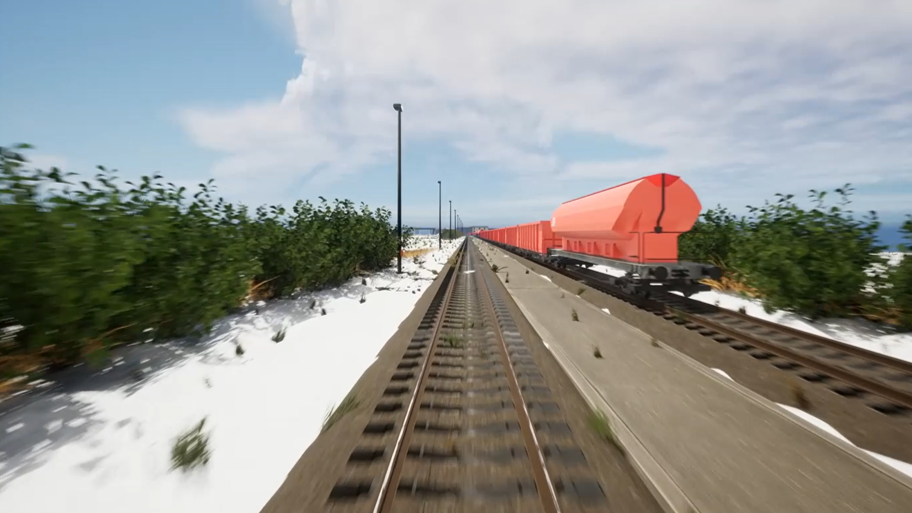

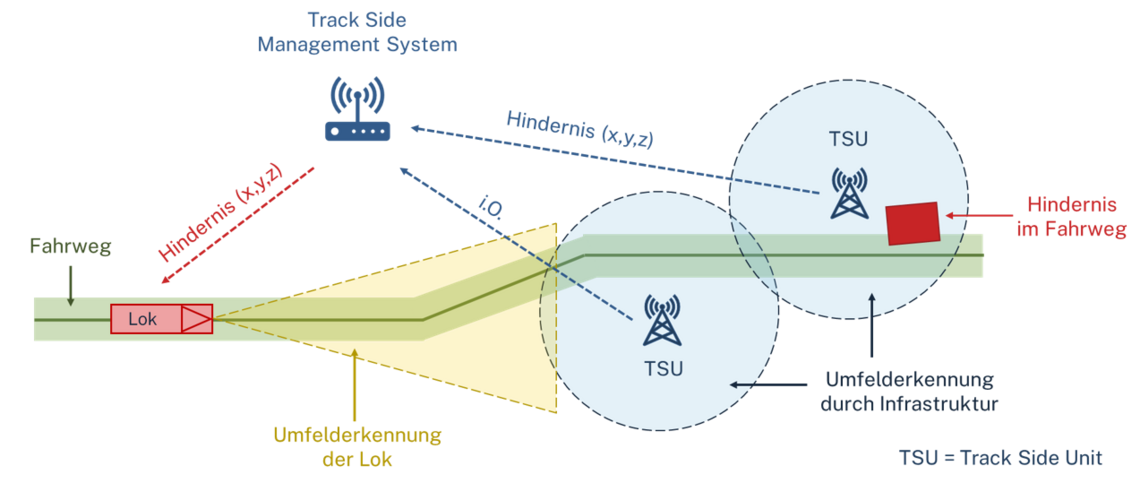

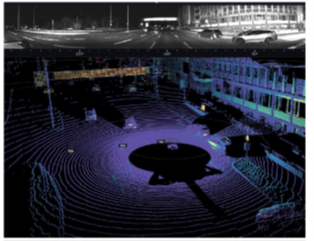

Rangierterminal 4.0

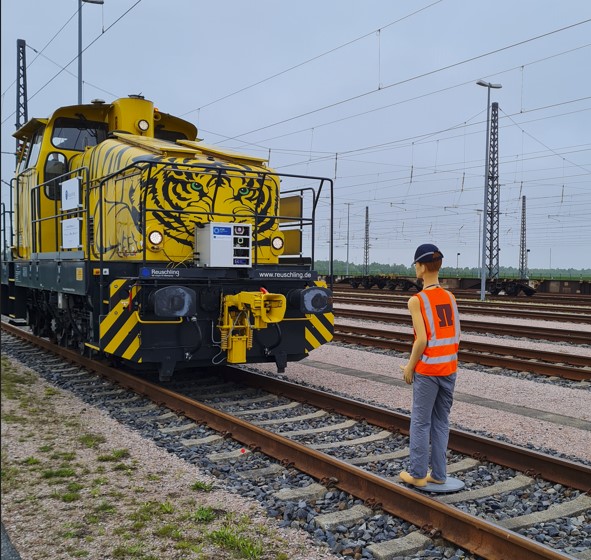

Das Forschungsprojekt RangierTerminal 4.0 untersucht beispielhaft die Konzeption der Automatisierung einer Rangierlokomotive sowie deren Auswirkungen auf die vielfältige Prozesslandschaft im JadeWeserPort (JWP) anhand einer Realerprobung unter Forschungsbedingungen. Der Fokus des Projektes liegt zum einen auf der technischen Konzeptionierung und Umsetzung des automatisierten Rangiervorganges und zum anderen auf der Anpassung von Kommunikations- und Informationsprozessen. Das Projekt RangierTerminal4.0 wird im Rahmen der Förderrichtlinie Innovative Hafentechnologien (IHATEC) durch das Bundesministerium für Verkehr und digitale Infrastruktur gefördert.

Details zum Projekt können Sie hier finden:

https://www.dbh.de/hafenwirtschaft/fachbeitrag-rangierterminal-4-0-automatisiertes-rangieren-im-jadeweserport/

Unser Ansprechpartner zum Projekt ist: Ralf Falgenhauer

V²-DoRR

Variable Venturi-Düse zur präzisen Dosierung von Reaktanten bei Wasserstoffantrieben für hohe Regelgüte unter hochdynamischen Betriebsbedingungen

Sowohl bei Brennstoffzellenantrieben oder H₂-Motoren als auch allgemein in thermochemischen Reaktionen besteht ein großes Bestreben den Gesamtwirkungsgrad zu erhöhen. Eine der essenziellen Aufgaben in diesen Maschinen und Prozessen ist es, die Reaktionsgase hochpräzise, dynamisch und möglichst verlustfrei in die Reaktionsvolumina zu dosieren. Bisher eingesetzte Technologien sind hierfür meist bei stationären Punkten kalibriert und weisen deshalb im transienten Betrieb teilweise unbekanntes Verhalten auf. Durch hochdynamische strömungstechnische Effekte können die physikalischen Gegebenheiten nur schwer linearisiert dargestellt werden – was jedoch die Grundlage der gängigen System-Kalibrierungen bildet.

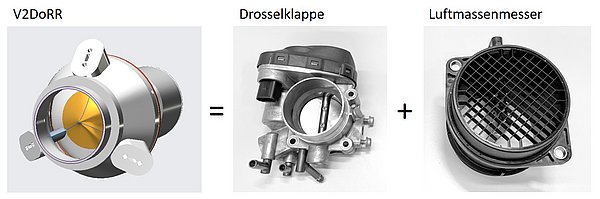

Ein bereits über BayPAT zum europäischen Patent angemeldetes Dosierungssystem basiert auf dem Prinzip einer variablen Venturi-Düse und beinhaltet eine Vorrichtung zur schnellen Veränderung des effektiven Strömungsquerschnitts. Dieses Dosierungssystem soll hierbei:

1. Einen höheren Wirkungsgrad im Vergleich zu konventionellen Technologien bieten. Dies soll mithilfe der Diffusortechnologie realisiert werden, die eine teilweise Rückgewinnung der Druckverluste ermöglicht. Zusätzlich bietet eine strömungstechnisch optimierte Formgebung von vornherein geringere Verluste.
2. Eine deutlich höhere Dynamik bieten und damit die Möglichkeit auch transiente Betriebsbedingungen präzise steuern zu können. Die Umsetzung mittels einer variablen Venturi-Düse verspricht gleichzeitig hohe Dynamik und Präzision welche Grundvoraussetzung für den Einsatz im transienten Bereich vieler Anwendungen bildet.
3. Durch eine anwendungsspezifische Auslegung und Dimensionierung eine Last- bzw. Massenstromanforderung bieten und – mittels einer Übertragungsfunktion – einem effektiven Strömungsquerschnitt zugeordnet werden. Es wird angestrebt ein lineares Aktuatorverhalten zu erzielen, wodurch eine simultane Nutzung des Aktuators als Rückmeldesensor des Massenstromwertes möglich sein kann.
4. Durch die Entwicklung vereinfachter parametrierbaren Gleichungsstrukturen und den Einsatz von echtzeitfähigen Parameterschätzmethoden, zur Bestimmung unbekannter Parameter, werden physikalisch interpretierbare Echtzeitmodelle (digitale Zwillinge) entwickelt. Diese sind in der Lage, ihre Parameter stets während des Betriebes anzupassen, wodurch die Regelgüte erhöht wird. (Stichworte: Alterungsverhalten, Komponentenspiel, Umgebungsbedingungen)

Im Rahmen der Validierungsförderung der Bayern Innovativ GmbH und gefördert durch das Bayerisches Staatsministerium für Wirtschaft, Landesentwicklung und Energie wird dem Team um Prof. Bikas ermöglicht, das Dosierungssystem auf seine Dynamik, Präzision und Wirkungsgrad zu untersuchen. Der Hauptfokus liegt hierbei auf dem Nachweis der Vorteile gegenüber Konkurrenzprodukten in den Bereichen Dynamik, Strömungsverluste, Regelgüte und Robustheit der Kalibrierung.

Projektleiter: Prof. Dr.-Ing. Georgios Bikas

Projektpartner: Bayerische Patentallianz GmbH, Micro-Epsilon Messtechnik GmbH & Co. KG, UltraZohm, Vectoflow GmbH

Gefördert durch: Bayern Innovativ

Zeitraum: 01/2023 - 06/2024

Modellbildung, Simulation und Validierung des Betriebs energieeffizienter Antriebe für Rangierlokomotiven mit Hybridantrieb

Längst hat die Frage nach energieeffizienten und emissionsarmen Antrieben das Entwicklungsfeld der Schienenfahrzeuge zum Umdenken bewegt. Aufgrund verschärfter Umweltanforderungen stehen die Betreiber von Diesellokomotiven unter dem Druck, Emissionen

wie Schadstoff und Lärm zu verringern. Neue Strategien zur Kraftstoffeinsparung sind erforderlich, um vor allem die CO2-Emissionen zu vermindern. Dies ist notwendig, da dieselbetriebene Rangierlokomotiven aufgrund der Vielzahl ihrer Einsatzmöglichkeiten auch weiterhin eine wichtige Rolle im Bahnverkehr einnehmen werden. Der Einsatzbereich reicht dabei vom Rangierverkehr an Personen- und Güterbahnhöfen bis zu Fahrten auf Strecken im mittelschweren Dienst, die für den elektrischen Fahrbetrieb nicht geeignet sind.

Die Wichtigkeit der Rangierlokomotiven im Bereich Güterverkehr, bei Überführungsfahrten sowie im Zustell- und Werkstattbetrieb, wird von den aktuellen Zahlen der

schweren Rangierlokomotiven bestätigt, die in den letzten Jahren nahezu konstant geblieben ist. Der Rangierverkehr dieser Schienenfahrzeuge nimmt jedoch einen deutlichen Anteil am gesamten Energieverbrauch des dieselbetriebenen Bahnverkehrs ein. So entstehen allein 12 % aller CO2-Emissionen der Deutschen Bahn AG durch Rangiertätigkeiten - Werksbahnen, mit wesentlich größerem Rangieranteil, sind dabei nicht berücksichtigt. Hier lässt sich durch Einsparung im Kraftstoffbereich ein wichtiger Beitrag zur gesamten CO2-Minderung sowie zur Verringerung von Schadstoffemissionen erzielen.

Projektbeschreibung

Ein vielversprechender Ansatz ist, Hybridantriebe statt des konventionellen Dieselantriebs zu nutzen. Obgleich die Hybridtechnik im Bereich der Kraftfahrzeuge seit längerem bekannt ist, wurde das Thema bei Schienenfahrzeugen bislang kaum beachtet. Dabei sind Energieeinsparpotenziale von bis zu 70 % gegenüber herkömmlichen Rangierlokomotiven durchaus realistisch.

Zu diesem Ergebnis kam eine Studie zum theoretischen Kraftstoffeinsparpotential am Institut für Fahrzeugtechnik Nürnberg (IFZN). Um diese Vorteile für Schienenfahrzeuge nutzbar zu machen, sind zunächst geeignete Antriebskonfigurationen und Betriebsweisen bei gegebenem Einsatzgebiet zu berücksichtigen. Da auch hier die Möglichkeiten variieren und nicht alle Antriebe gebaut und getestet werden können, hat sich das IFZN die Aufgabe gestellt, belastbare Simulationsmodelle zu schaffen, die im Ergebnis eine Optimierung der Hybridkonzepte und der Betriebsstrategien ermöglichen. Damit eine praxisnahe Simulation gewährleistet wird, ist es notwendig, die Modelle fortlaufend mit Zahlen aus der Praxis zu validieren. Die nötigen Messdaten werden hierfür von der Deutschen Bahn AG und dem IFZN anhand einer Prototyplokomotive erhoben und für das Forschungsprojekt Modellbildung zur Verfügung gestellt. Ziel des Forschungsprojekts Rangierlokomotiven mit Hybridantrieb ist, Simulationsmodule einzelner Komponenten zu schaffen, mit denen die Antriebskonfigurationen hinsichtlich der erforderlichen Leistungen (Motoren, Energiespeicher, Hilfsbetriebe) und bedarfs- und funktionsgerechter Ansteuerungen in ihrer Wirkung simuliert und optimiert werden können.

Verlauf und Simulationsumgebung

Für den Aufbau des Simulationsmodells wird eine Software zur physikalischen Systemsimulation zum Einsatz kommen. Die Auswahl einer geeigneten Simulationsumgebung beeinflusst direkt die Anwendbarkeit und spätere Erweiterungsmöglichkeit der Simulationsrechnungen. Die Wahl fiel hierzu auf die Software SimulationX. Wie die Abb. 3 verdeutlicht, wird das Softwarepaket bereits für Kraft- und Nutzfahrzeuge verwendet. Da sich jedoch nur wenige der vorhandenen Module aus dem Automotive-Bereich für das Projektvorhaben uneingeschränkt eignen, sind spezifische, für Schienenfahrzeuge anwendbare Module zu konzipieren. Diese Etappe wird den größten Zeitaufwand des Projekts in Anspruch nehmen. SimulationX erlaubt neben der Steuerungssimulation auch eine physikalische Modellbildung, wodurch sich das Programm als geeignete Lösung herausgestellt hat. Die einzelnen Module sollen die Hybridlokomotiven sowie die angehängten Waggons in ihren wesentlichen Parametern beschreiben. Nach der Erhebung der Daten sind diese in die entsprechenden Module zu übertragen. Für alle nachfolgenden Betrachtungen sind die Fahrzyklen der Rangierlokomotiven ein zentraler Bestandteil. Dazu gehören alle relevanten Informationen zum Fahr- und Geschwindigkeitsprofil, den Zuglasten sowie der Haltedauer und den Haltehäufigkeiten.

Ausgehend von den Fahrzyklen des Rangierbetriebs im Nürnberger Hauptbahnhof lassen sich weitere Fahrzyklen mittels Softwareunterstützung synthetisch herstellen. Die gewonnenen Informationen müssen anschließend mittels statistischer Verfahren sehr stark verdichtet werden, sodass sich weitere Fahrzyklen anhand der erhobenen Daten künstlich erzeugen lassen. Das Verfahren soll somit eine präzise Simulation des realen Systemverhaltens erlauben, ohne die Strecken zu messen oder tatsächlich befahren zu müssen. Trotz unterschiedlicher Lokomotivtypen, für die alle Fahrzyklen identisch sind, wird eine Vergleichbarkeit geschaffen, die repräsentativ und charakteristisch für die gewünschten Fahrzeugkonzepte ist.

Aussichten

Nach Einführung der H3-Hybridlokomotiven (Abb.: 1) im Herbst 2015 beginnt die Datenerfassung durch das IFZN. Sobald die ersten Ergebnisse aus dem Betrieb vorliegen, sollen diese bereits ausgewertet und in die Simulation eingearbeitet werden. Eine anschließende Ausarbeitung und Nachbearbeitung wird weitere sechs Monate erfordern, sodass im dritten Quartal 2016 mit möglichen Optimierungen von Hybridkonzepten zu rechnen ist.

Ultra-saubere und effiziente Wärmeerzeugung, Rekupration und Wärmeabstrahlung in intelligenten makrozellularen Verbrennungsreaktoren

Die flammenlose Verbrennung ist eine moderne Verbrennungstechnik, die gegenüber der konventionellen Freiraumverbrennung signifikante Vorteile aufweist. Niedrige Schadstoffemissionen, hohe Strahlungsleistung und ein breites Spektrum an Leistungsmodulation sind die herausragenden
Merkmale dieser Verbrennungstechnik. Die Möglichkeiten und Grenzen dieser innovativen Verbrennungsmethode werden derzeit in einem Forschungsprojekt an der Technischen Hochschule Nürnberg analysiert. Ziel des Projekts „Intelligente Verbrennungsreaktoren“ ist die Erforschung und Entwicklung der optimalen Verbrennungsreaktor- Architektur, um somit einen effizienten und
emissionsarmen Wärmeerzeuger für industrielle Anwendungen zu realisieren.

Intelligente Verbrennungsreaktoren

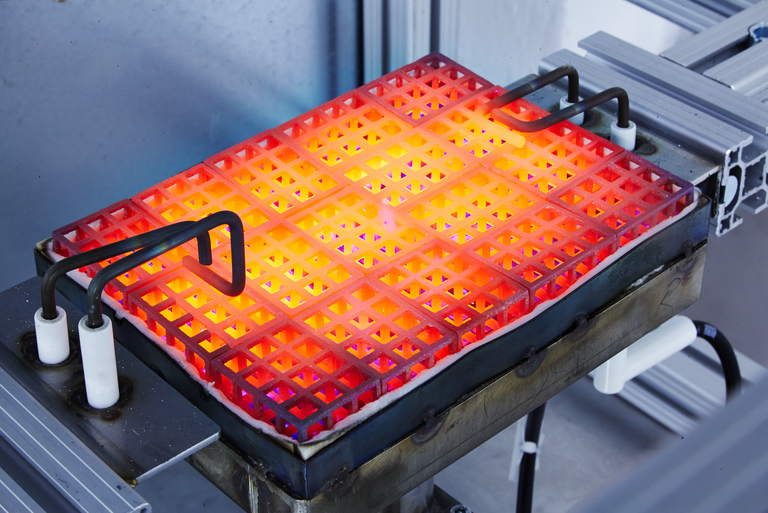

Die spezielle Architektur der Verbrennungsreaktoren erlaubt es, das maximale Temperaturniveau während der Verbrennung zu senken. Dies wird durch die poröse keramische Reaktorstruktur erzielt, die zudem als Wärmerekuperator agiert. Weiterhin ermöglicht die deterministische Struktur des Reaktors eine homogene Temperaturverteilung über das gesamte Volumen des Reaktors. Hierdurch lassen sich lokale Inhomogenität – sogenannte „Hot-Spots“ – verhindern. Durch das Zusammenspiel von Wärmespeicherung und -entkopplung (Wärmerekuperation) im Reaktor wird eine hohe Leistungsmodulation ermöglicht, ohne dabei die Prozessqualität der Verbrennung zu mindern.

Forschungsansatz/Projektverlauf

Um die Vorteile der flammenlosen Verbrennung für industrielle Anwendungen nutzbar zu machen, sind zunächst Fragestellungen zu den physikalischen und thermodynamischen Prozessen im Verbrennungsreaktor zu erforschen. Dabei liegt der Fokus vor allem auf der Beschaffenheit der Reaktoren und den werkstofftechnischen und technologischen Aspekte der makrozellularen Reaktoren, so dass im nächsten Schritt die Produktentwicklung eines industriellen Reaktor-Wärmestrahlers realisiert werden kann.

Vorteile der flammenlosen Verbrennung

Das Projekt eröffnet nicht nur neue Möglichkeiten zu industriellen Anwendungen. Diese Art der Verbrennung leistet durch ihren hohen Grad an Effizienzsteigerung und Emissionsminderung
einen wichtigen Beitrag dazu, saubere Technologien in energieintensiven industriellen Prozessen
zu etablieren. Neben der Kostenreduktion und der Reduktion des Energieverbrauchs lässt sich durch den optimierten Verbrennungsprozess die Freisetzung von Schadstoffen wie Stickoxiden (NOx), Kohlenstoffmonoxid (CO) und Kohlenwasserstoff (HC) auf ein Minimum bringen. Mit dem Projekt „Intelligente Verbrennungsreaktoren“ der Technischen Hochschule Nürnberg und dem Projektpartner Promeos GmbH wird zudem eine direkte Nutzung erneuerbarer Energieträger und eine signifikante Reduzierung der CO2-Emission erreicht.
